Probador de circuito automotriz MST-9001D ECU

1. Producto a juego recientemente actualizado para MST-9000+, el banco de pruebas de ECU automático más conveniente para operar en China.
2. El banco de pruebas de computadora Diesel PHS también puede funcionar de forma independiente.
3. Puede manejar completamente varios tipos de computadoras automáticas, señales de sensores y condiciones de inyectores de combustible.


MST-9001D Banco de pruebas de ECU para motores diésel PHS

Con una apariencia simple y concisa, un diseño razonable y un software fácil de actualizar, el banco de pruebas de computadora Diesel PHS es la mano derecha para la enseñanza y capacitación del sistema electrónico de inyección de combustible, la demostración del decodificador, la prueba y el mantenimiento de la placa de la computadora.

Parámetros del banco de pruebas de la ECU del motor diésel MST-9001D:

1. Equipado con 4 señales analógicas con voltímetro digital para mostrar con precisión el voltaje de las señales analógicas
2. Equipado con 4 canales de salida de forma de onda a través de los cuales puede editar señales de cigüeñal y árbol de levas de varios modelos de automóviles. Es conveniente y preciso.
3. Simule con precisión las condiciones de trabajo del inyector diesel.
4. Equipado con 3 interruptores analógicos, puede configurar la salida de nivel alto y bajo como desee.
5. Para mayor comodidad de uso, el nuevo modelo se puede almacenar en la computadora como forma de datos de terminal y forma de onda editada por computadora. Cuando sea necesario, puede descargar los datos y la forma de onda al banco de pruebas
6. La máquina adopta una fuente de alimentación conmutada de alta potencia con la función de protección contra cortocircuitos.
7. Para la conveniencia de los usuarios para hacer diagnósticos por computadora, adopta el enchufe apropiado de diagnóstico por computadora OBD para probar la placa de la computadora.

El diagrama esquemático del puerto de conexión del instrumento:

Inyector de combustible
Señal analoga
Cambiar señal
Señal del actuador
La señal del cigüeñal
Interfaz de diagnóstico OBD
Uso de software:

1. Coloque la carpeta "diesel PHS" en el director del disco C
2. Abra el software y descubra "los archivos del controlador USB"
3. Haga doble clic en la "unidad CH341SER"
4. Haga clic en "INSTALAR"
Interfaz de instalación automática
Controlador instalado
5. Envíe "diesel PHS" al escritorio y cree un acceso directo
6. Interfaz de software
7. Verifique el número de puerto del instrumento en el administrador de dispositivos.
8. Si el número de puerto es mayor que el COM9, haga clic con el botón derecho del mouse y seleccione propiedades
9. Seleccione avanzado en la configuración del puerto
10. Configure el puerto dentro de COM9
11. Seleccione una configuración de puerto serie para realizar la configuración del puerto

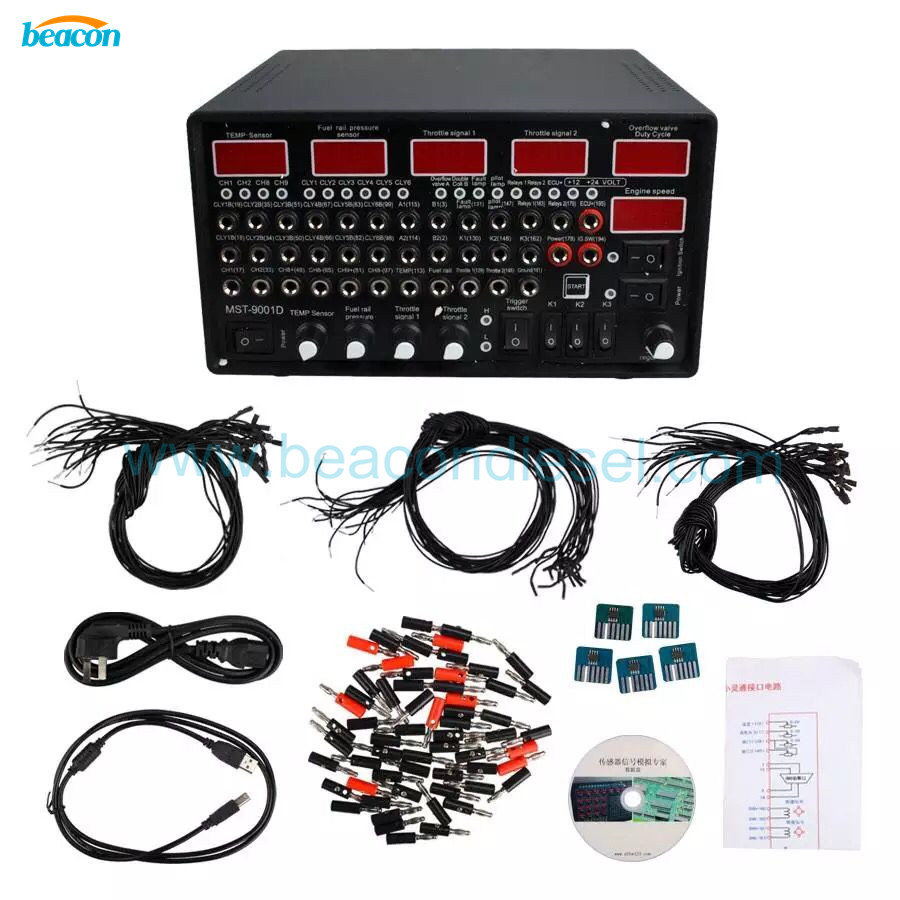

Lista de empaque:

1 juego x MST-9001D motor diésel ECU banco de prueba PHS
